DAV永磁變頻螺桿空壓機(18～45KW)說明書
DAV永磁變頻螺桿空壓機(18～45KW)
DAV永磁變頻螺桿空壓機(18～45KW)|永磁變頻空壓機
永磁變頻螺桿空壓機介紹
1、永磁高效變頻實質是：控制電機磁場的轉動。
2、永磁同步電機的基本組成：定制繞組、轉子、機體。
3、定制繞組通過三相交流點產生與電源頻率同步的旋轉磁場。
4、轉子是用永磁材料做成的永磁體，它在定子繞組產生的旋轉磁場的作用下開始旋轉。

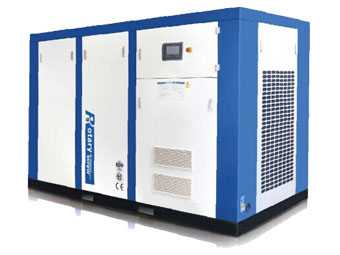

永磁變頻螺桿空壓機
功 率：18～45 【KW】
氣 量：0.35～7.8 【m3/min】
排氣壓力：0.75～1.3 【MPa】
傳動方式：直聯
冷卻方式：風冷
核心部件
1、永磁高效電機
外觀設計：
●取得外觀設計專利；證書編號ZL 201330085626.3;
●永磁電機冷卻結構專利設計，實用新型專利號：ZL 201320216379.0 F級絕緣，B級溫升；
●永磁電機冷卻結構專利設計，發明專利號：ZL 201320216379.0 F級絕緣，B級溫升；
●無軸承設計—100%傳動效率；
●轉矩完美線性輸出，低轉速仍保有高扭力輸出；
●長達五年的耐久實驗，40000小時耐久運轉無故障。
2、永磁高效主機（機體）
●轉子采用德國加工設備制造-確保零件尺寸精度；
●軸承采用世界品牌SKF-延長使用壽命；
●耐高負載的設計-耐工作壓力可達1.6MPa；
●高容積效率；
●噪音低；
●運轉穩定、牢固、耐用。
3、只能觸控設計
●實時觀察壓縮機運轉狀態；
●主機、風機、排氣溫度、排氣壓力、輸出功率、總用電量、故障訊息、24小時客服專線。
●多功能設計：
●數據曲線、參數設置、設備信息、數據查詢等功能。
4、獨特的永磁驅動器
●高利用率，面板可拆卸，切換使用、具有記憶功能。
●保護完善：可實現缺相、相間短路、過流、過壓、過載、過熱、電機熱保護。
●電路板增強涂層、防塵防腐蝕獨立散熱風道設計，懸掛式安裝，防塵、防腐蝕、系統發熱量小強大的過載能力和獨特的限流技術專有高效的控制程序超寬頻率設計，控制區間更為寬廣。
5、不銹鋼管路設計
不銹鋼管路設計，有效防止管路內生銹等現象。排管簡捷，外形美觀。避免管路因滲漏，而產生其它安全事故。
6、空氣過濾器
采用進口品牌，可靠濾除空氣中的污物空氣中含塵顆粒控制在0.3微米以下過濾精度高達99.99%。
7、油過濾器
采用進口品牌，可靠濾除潤滑油中的污物油顆粒控制在0.1微米保證油路系統的通暢及潤滑。
8、油器分離器
采用進口品牌，確保空氣中含油量小于3ppm以下超長的使用壽命：6000Hr-8000Hr
技術參數表
| 機型 | DAV-15A+ | DAV-18A+ | DAV-22A+ | DAV-37A+ | DAV-45A+ | ||
| 壓縮機 | 排氣量 | 7kgf/cm² | 0.50-2.15 | 1.0-3.2 | 1.1-3.8 | 2.0-6.8 | 2.3-7.8 |
| 8kgf/cm² | 0.45-2.05 | 0.9-3.0 | 1.0-3.6 | 1.8-6.5 | 2.2-7.3 | ||
| 10kgf/cm² | 0.40-1.85 | 0.8-2.7 | 0.9-3.2 | 1.7-5.6 | 1.9-6.6 | ||
| 13kgf/cm² | 0.35-1.65 | 0.7-2.3 | 0.8-2.8 | 1.4-4.6 | 1.7-5.7 | ||
| 空氣出口濕度℃ | 環境溫度 | ||||||
| 空氣出口管徑 | 1 | 1 1/4'' | 1 1/4'' | 1 1/2'' | 1 1/2'' | ||
| 傳動方式 | 直接傳動 | ||||||
| 潤滑油量 | 16 | 19 | 22.5 | ||||
| 排氣量控制方式 | 0～100%自動控制 | ||||||
| 最高工作環境溫度 | 45℃ | ||||||
| 馬達 | 額定輸出（KW） | 15 | 18.5 | 22 | 37 | 45 | |
| 接線盒位置 | 上方/TOP | ||||||
| 電壓（V）/頻率（HZ） | 380V/50HZ/60HZ | ||||||
| 型式 | 半密式IP23 | ||||||
| 啟動方式 | 變頻啟動 | ||||||
| 冷卻器 | 冷卻方式 | 空氣冷卻 | |||||
| 風扇功率（KW） | 0.25 | 0.25 | 0.37 | 1.5 | 1.5 | ||
| 排風量 | 50 | 50 | 75 | 125 | 185 | ||
| 安全保護裝置 | 安全閥，排氣高溫，排氣高壓，過電流，欠相，逆相 | ||||||
| 保養指示裝置 | 空氣過濾器，油過濾器，油氣分離器，換油 | ||||||
| 微電腦控制器 | 數字溫度，壓力顯示控制，全自動運轉，停機控制多機連鎖控制（連配），中央監控擴充功能（選配） | ||||||
| 機組凈重（Kg） | 620 | 650 | 650 | 700 | 750 | ||
| 外形尺寸（mm） | 長/L | 1000 | 1100 | 1100 | 1250 | 1300 | |
| 寬/W | 900 | 1000 | 1000 | 1100 | 1200 | ||
| 高/H | 1150 | 1360 | 1360 | 1500 |
1600 |
||
