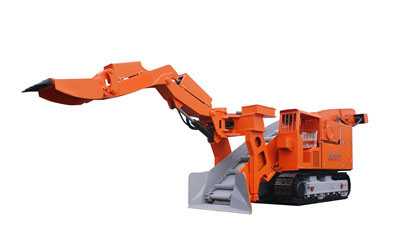

履帶式巷道修復機

　　履帶式巷道修復機是公司針對修復巷道研發的一款新型設備，在工作臂架上同時設有挖斗和破碎錘，適用于斷面為3.2×3.2米以上的巷道使用。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

履帶式巷道修復機說明書

履帶式巷道修復機

履帶式巷道修復機|ZWY-100/45L履帶修復機

履帶式巷道修復機是公司針對修復巷道研發的一款新型設備，適用于斷面為3.2×3.2米以上的巷道使用。設備在工作臂架上同時設有挖斗和破碎錘，具備扒渣機的性能，能節省挖斗與破碎錘互換時間，適用于破碎量大，裝載量小的巷道修復。具有結構緊湊、作業功效高、能耗低等優點，破碎、裝載一體作業。

履帶式巷道修復機主要外形尺寸

項目		ZWY- 100/45L
履帶接觸地長度		2560mm
履帶內側寬度		1260mm（可加寬）
履帶板寬度		500mm
離地間隙		350mm（可加高）
運輸槽內寬		780mm
運輸狀態	長	9500mm
	寬	2260mm
	高	2600mm
工作狀態	長	11260mm
	寬	2260mm
	高	2900mm

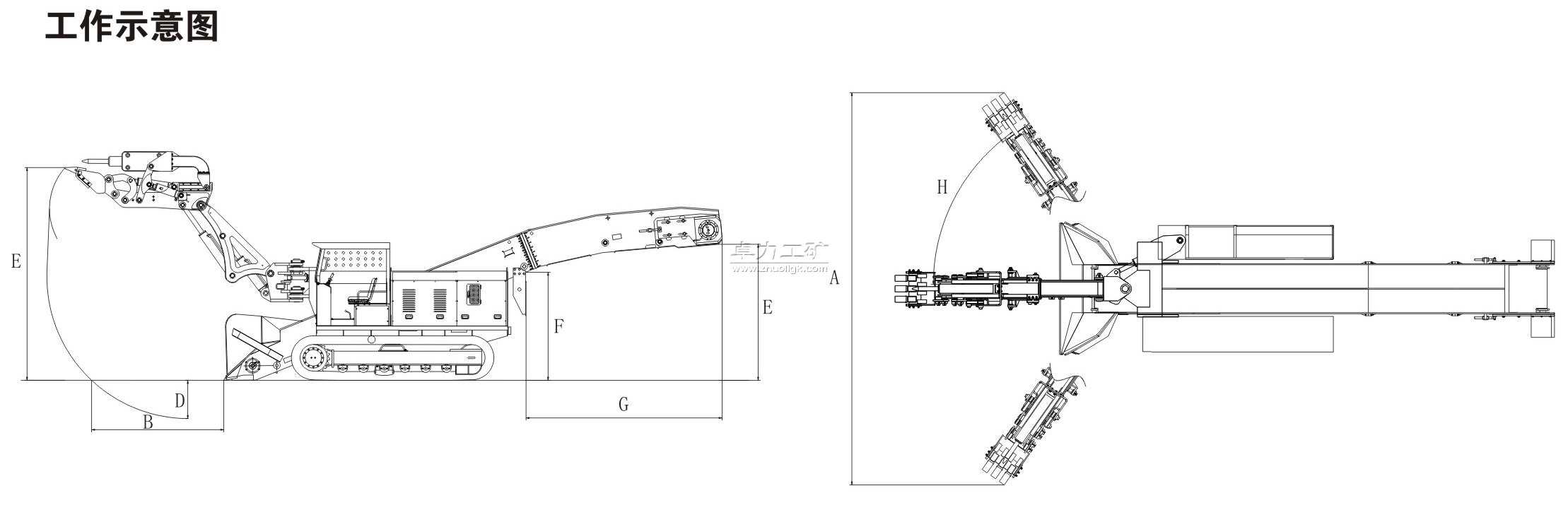

履帶式巷道修復機工作范圍

項目	ZWY- 100/45L
A 挖掘寬度	6400mm
B 挖掘距離（離鏟口）	2720mm
C 挖掘高度	4200mm
D 挖掘深度	1080mm
E 卸載高度	1850mm(可變)
F 最低裝載高度	1650mm(可變)
G 卸載距離	3000mm(可變)
H 工作臂最大回轉角度	±55°
適應巷道斷面（寬 ×高）	≥3.2&×3.2m

項目		TT破碎錘參數
重量		298kg
工作壓力		95-130kg/cm2
打擊速度		450-750B.P.M
釬桿直徑		68mm
外形尺寸	長	1373mm
	寬	241mm

履帶式巷道修復機性能參數

項目	ZWY-100/45L
裝載能力	150m3/h
總功率	55kw
整機重量	15800kg
行走速度	0.25±5% m/s
刮板鏈運輸機構形式	雙鏈雙驅/單鏈雙驅
適用巷道坡度	≤20°
最小轉彎半徑	≥7m
接地比壓	≤0.1Mpa
操作方式	液控
刮板鏈速度	39m/min
液壓油箱容量	260L
最大工作壓力	32Mpa
液壓泵	變量柱塞泵×2+ 齒輪泵×1
行走液壓馬達	徑向柱塞馬達 ×2
運輸槽液壓馬達	徑向柱塞馬達 ×2

注：以上參數僅供參考，可能與實際參數有所差異。

卓力工礦是國內知名履帶式巷道修復機生產廠家，有豐富的經驗為客戶提供高品質的履帶式巷道修復機及完善的售后服務，如果您想了解最新履帶式巷道修復機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
